Оборудование для сварки ПНД труб — это базовая часть технологического процесса при монтаже инженерных коммуникаций из полиэтилена. ПНД трубы получили широкое распространение благодаря своей устойчивости к агрессивной среде, долговечности и гибкости в проектировании. Но чтобы получить герметичное и надёжное соединение, требуется грамотно выбрать тип сварки и оборудование под конкретную задачу. Наиболее популярны два метода: стыковая сварка и электромуфтовая сварка. В этой статье разберёмся в их ключевых отличиях, условиях применения, плюсах и минусах, а также в том, как не ошибиться при выборе метода для вашего проекта.
Стыковая и электромуфтовая сварка ПНД труб: различия и рекомендации
Оборудование для сварки ПНД труб — ключевой элемент при обустройстве инженерных коммуникаций из полиэтилена. Именно от выбора метода сварки и соответствующей техники зависит герметичность, прочность и долговечность всей системы. В профессиональной практике чаще всего используются два метода: стыковая и электромуфтовая сварка. Несмотря на общую цель — соединение труб — эти технологии различаются по ряду параметров, включая оборудование, условия эксплуатации, стоимость, производительность и требования к квалификации персонала.
В этой статье мы подробно рассмотрим, в чём состоят ключевые отличия между стыковой и электромуфтовой сваркой ПНД труб, какие плюсы и минусы есть у каждого метода, а также в каких условиях их целесообразнее применять. Мы также дадим конкретные рекомендации по выбору оборудования и организации сварочных работ на строительной площадке.
- Основные принципы сварки ПНД труб: в чём суть каждого метода
- Плюсы и минусы каждого метода
- Где применяется стыковая, а где электромуфтовая сварка
- Что нужно для качественной сварки: требования к оборудованию
- Рекомендации по выбору метода сварки: как не ошибиться
- Какие ошибки чаще всего допускают при сварке ПНД труб
- Как проверить качество сварного соединения
- Когда лучше доверить сварку подрядчику
- Почему «СинСтрой» — ваш надёжный партнёр по сварке ПНД труб
- Заключение
Основные принципы сварки ПНД труб: в чём суть каждого метода
Стыковая сварка — это метод, при котором два конца труб разогреваются до заданной температуры, затем соединяются под давлением без использования дополнительных элементов. Операция выполняется на сварочном станке с нагревательным зеркалом и гидравлическим приводом. Этот способ хорош для труб одинакового диаметра и толщины стенки, при условии свободного доступа к трубопроводу.
Электромуфтовая сварка — это соединение труб с помощью фитинга, в который вмонтирована нагревательная спираль. При подаче тока спираль разогревает муфту, которая плавит наружный слой трубы, создавая монолитное соединение. Этот способ применяется чаще при сложных условиях монтажа, в ограниченном пространстве, при подключении к действующим сетям или при ремонтах.
Оба метода обеспечивают прочность соединения, сопоставимую с цельной трубой. Однако выбор технологии должен основываться не только на бюджете, но и на специфике объекта, типе труб, климатических условиях и сроках монтажа.
Плюсы и минусы каждого метода
Стыковая сварка: преимущества
- Нет расходных материалов (муфт).
- Высокая скорость монтажа на больших диаметрах.
- Прочная и надёжная сварка по всей площади стыка.
- Подходит для магистральных трубопроводов.
Стыковая сварка: ограничения
- Требует ровной площадки для установки станка.
- Не подходит для труб с разным SDR или небольшого диаметра (< 63 мм).
- Малоэффективна при ограниченном доступе или в колодцах.
Электромуфтовая сварка: преимущества
- Можно монтировать в колодцах, шахтах, подвалах и других стеснённых условиях.
- Применяется на любом диаметре труб (от 20 мм и выше).
- Подходит для ремонтов и врезок в действующую сеть.
- Позволяет соединять трубы с разными характеристиками.
Электромуфтовая сварка: ограничения
- Высокая стоимость муфт и оборудования.
- Требует точного соблюдения температуры и времени сварки.
- Более низкая производительность при монтаже больших объёмов.
Где применяется стыковая, а где электромуфтовая сварка
Разделение по методам сварки во многом определяется не столько предпочтениями подрядчика, сколько характеристиками проекта. Ниже приведём типовые сценарии.
Стыковая сварка:
- Прокладка магистральных водопроводов и канализации.
- Новое строительство с открытыми траншеями.
- Объекты, где применяются трубы от 90 до 1200 мм.
- Промышленные объекты с высокой проходимостью и широкими рабочими зонами.
Электромуфтовая сварка:
- Ремонтные работы в городской застройке.
- Врезки и подключения в существующие сети.
- Работа в местах с ограниченным доступом — колодцы, подвалы, тоннели.
- Объекты, где необходима повышенная точность соединения или работа на малых диаметрах.
Что нужно для качественной сварки: требования к оборудованию

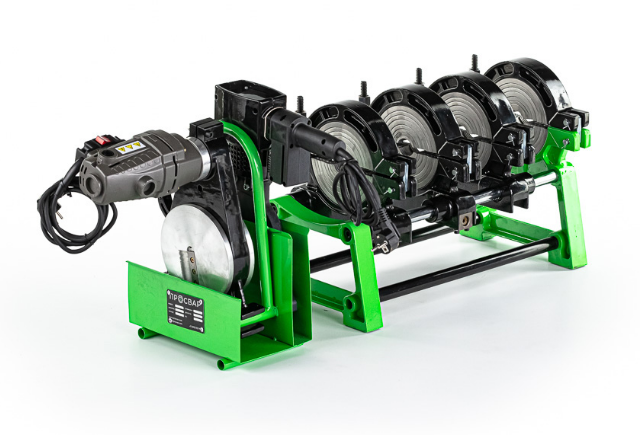

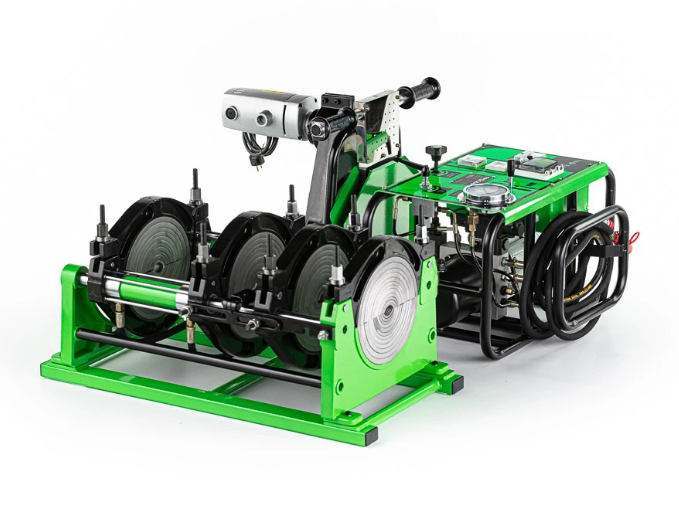

Оборудование для стыковой сварки включает:
- Станина (рама) для центровки труб.
- Гидравлический привод.
- Нагревательный элемент («зеркало»).
- Обрезной инструмент (фреза).
Оборудование для электромуфтовой сварки включает:
- Аппарат с контроллером параметров (температура, время, напряжение).
- Скребки для подготовки поверхности.
- Центраторы для фиксации труб и муфты.
- Набор муфт по нужным диаметрам и типам.
Важно, чтобы всё оборудование соответствовало требованиям ГОСТ и регулярно проходило проверку. Кроме того, необходимо следить за чистотой инструментов и точностью настроек — особенно при работе с электромуфтами, где отклонения могут привести к браку.
Рекомендации по выбору метода сварки: как не ошибиться
- Оцените условия монтажа. Если на объекте ограничен доступ или сварку нужно вести в шахтах, выбирайте электромуфтовый способ.
- Рассчитайте бюджеты. Стыковая сварка выгоднее при больших объёмах, электромуфтовая — дороже, но гибче.
- Учитывайте диаметр труб. Для больших диаметров лучше подходит стыковая сварка, для малых — электромуфтовая.
- Проанализируйте квалификацию персонала. Стыковая сварка требует более высокой квалификации сварщика, особенно при больших SDR.
- Проверьте наличие оборудования. Иногда выбор диктует доступная техника и наличие муфт на складе.
Какие ошибки чаще всего допускают при сварке ПНД труб
- Недостаточная подготовка торцов труб (грязь, заусенцы, неправильная центровка).
- Нарушение режима нагрева (перегрев или недогрев).
- Отсутствие протокола сварки или журнала операций (особенно критично при госприёмке).
- Применение несертифицированных муфт или оборудования.
Совет: Ведение сварочного журнала и фотофиксация стыков повышает юридическую защищенность и может быть полезно при сдаче объекта.
Советы по подготовке площадки для сварки
Перед началом сварочных работ необходимо обеспечить соответствие площадки базовым требованиям. Неровности, влажность, загрязнения и температурные перепады — все эти факторы могут существенно повлиять на результат.
- Выравнивание поверхности: особенно важно для стыковой сварки, где трубы фиксируются в станине. Поверхность должна быть ровной, без уклонов и трещин.
- Защита от осадков и ветра: при электромуфтовой сварке важно исключить переохлаждение муфты или попадание влаги в соединение.
- Температурный режим: минимальная температура для сварки на открытом воздухе — не ниже -10°C (с соблюдением норм и увеличением времени сварки).
- Освещение и доступность: особенно при сварке в колодцах или траншеях. Хорошее освещение снижает риск брака.
Совет: на крупных объектах рекомендуется установить временные укрытия для сварочных работ, особенно в осенне-зимний период.
Как проверить качество сварного соединения
Контроль качества — обязательный этап, особенно на ответственных инженерных сетях, включая водоснабжение, газоснабжение и хозяйственно-бытовую канализацию.
Методы проверки:
- Визуальный контроль: отсутствие трещин, пор, смещений, ровный валик сварного шва.
- Гидравлические испытания: проводится после укладки трубы, позволяет выявить слабые места.
- Ультразвуковая дефектоскопия: используется при сварке особо ответственных трубопроводов.
- Опрессовка воздухом: экономичная альтернатива для контроля герметичности.
Важно вести журнал сварочных работ, с фиксацией параметров сварки, времени, персонала и использованных комплектующих.
Когда лучше доверить сварку подрядчику
Хотя многие строительные организации закупают оборудование и обучают персонал, иногда рациональнее привлечь специализированную бригаду.
В каких случаях выгоднее подряд:
- Крупный объём соединений на сжатые сроки.
- Необходимость сертифицированных сварщиков.
- Объекты с повышенными требованиями к контролю качества.
- Работа в труднодоступных или опасных условиях.
Профессиональные подрядчики предоставляют не только оборудование, но и гарантии, акты сварки, фотофиксацию и техническую документацию для сдачи объекта.
Почему «СинСтрой» — ваш надёжный партнёр по сварке ПНД труб
Компания «СинСтрой» обеспечивает не только поставки материалов, но и техническое сопровождение объектов строительства.
Наши преимущества:
- Поставка оборудования для сварки ПНД труб любых типов.
- Консультации по выбору метода и технологии сварки.
- Наличие в штате сертифицированных специалистов.
- Подбор комплектующих и обучение персонала заказчика.
- Сопровождение на этапе проектирования и сдачи объекта.
Если вы ищете партнёра, который разбирается в инженерной комплектации, контролирует логистику и умеет работать на сложных объектах — обращайтесь в «СинСтрой». Мы поможем выстроить надёжную инженерную сеть с первого стыка.
Заключение
Оба метода сварки ПНД труб — стыковой и электромуфтовый — являются эффективными инструментами в арсенале инженеров и подрядчиков. Их грамотное применение позволяет обеспечить надёжные и долговечные соединения, соответствующие нормативам и требованиям эксплуатации. Важно не просто владеть техникой, но и уметь выбрать подход к каждому конкретному объекту.
Выбирайте оборудование для сварки ПНД труб с учётом особенностей объекта, задач и бюджета. Если вы хотите получить консультацию или подобрать оборудование и материалы под ваш проект — обращайтесь в компанию «СинСтрой». Мы не только поставляем продукцию, но и сопровождаем клиента на каждом этапе — от подбора технологии до выезда инженера на объект.
