Правильно выбранная монтажная рейка помогает организовать внутреннее пространство электрощитка так, чтобы модульные устройства были закреплены ровно, сохраняли устойчивость при подключении проводников и оставались доступными для осмотра. От геометрии и расположения этой детали зависит не только аккуратность сборки: рейка задаёт общую линию автоматических выключателей, реле, контакторов, клемм и других компонентов, а также влияет на удобство дальнейшего обслуживания.
В распределительных щитах чаще всего применяют металлический профиль стандартизированной формы, который принято называть DIN-рейкой. Большинство модульных аппаратов снабжено защёлкой, рассчитанной именно на такой профиль. Благодаря этому сборщик может компоновать оборудование без индивидуального сверления отверстий под каждый корпус. Однако одинаковый внешний принцип крепления не означает, что любая рейка подходит для любого щита: нужно учитывать форму профиля, толщину металла, длину, нагрузку, способ фиксации и расстояния до стенок корпуса.
Какую роль рейка выполняет внутри электрощитка

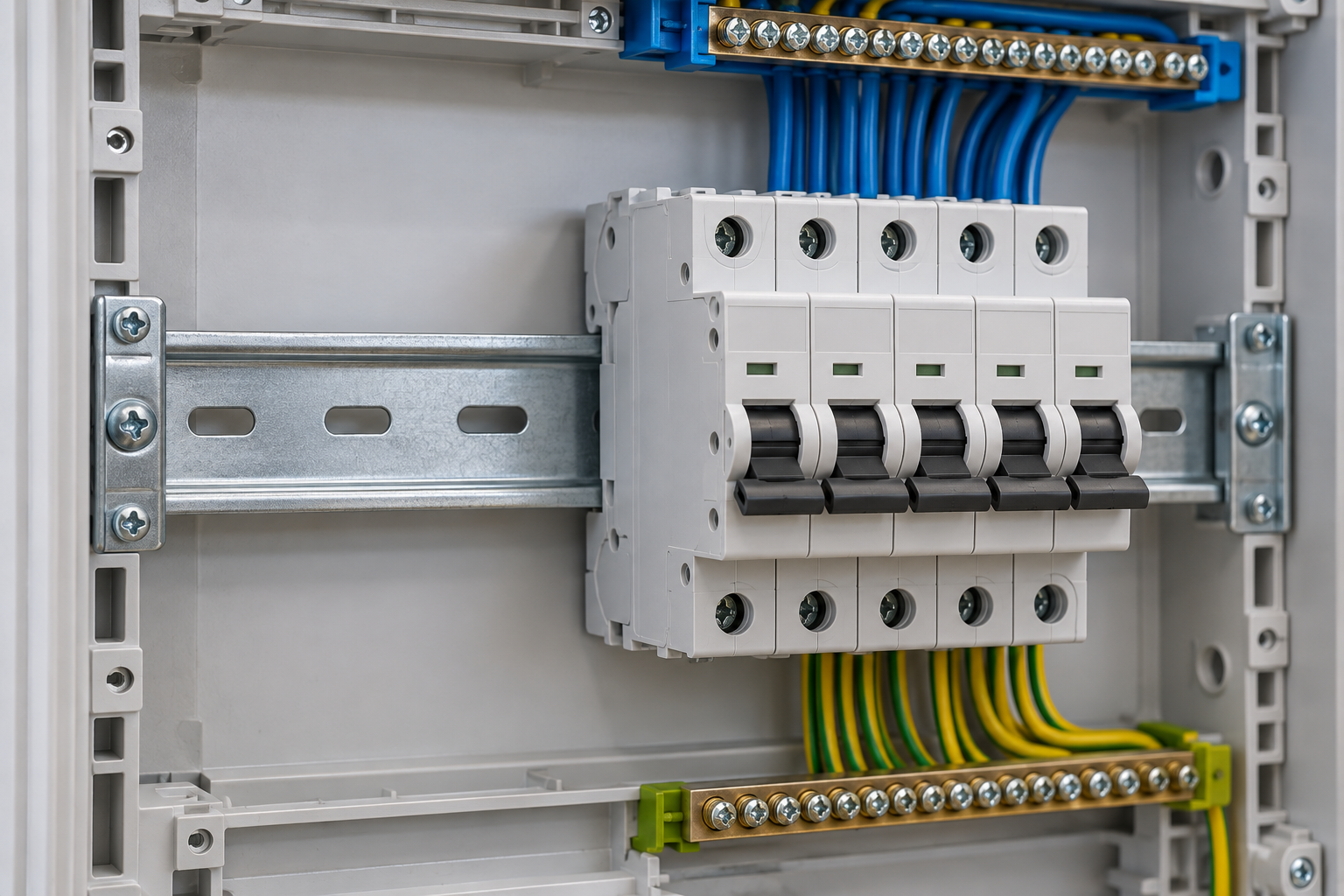

Рейка служит общей несущей основой для ряда аппаратов. На неё устанавливают автоматы, устройства защитного отключения, дифференциальные автоматы, импульсные реле, модульные контакторы, ограничители перенапряжения, таймеры и часть клеммных блоков. Защёлки на корпусах охватывают края профиля и удерживают оборудование без люфта. При необходимости аппарат можно снять отдельно, не разбирая всю панель.
Вторая задача рейки — обеспечить предсказуемую компоновку. Модульная ширина устройств кратна стандартному шагу, поэтому заранее можно рассчитать длину ряда, оставить резерв и разместить ограничители. Ровная установка упрощает монтаж соединительной шины, маркировку групп и прокладку проводников. Если профиль перекошен или прогибается, клеммы соседних аппаратов оказываются на разной высоте, а жёсткая гребёнчатая шина испытывает нежелательное механическое напряжение.
Третья задача связана с обслуживанием. Между рядами требуется пространство для ввода отвёртки, проверки затяжки, измерений и замены отдельного модуля. Положение рейки определяет эти рабочие зазоры. Поэтому её нельзя рассматривать изолированно от кабельных каналов, нулевых и защитных шин, вводного аппарата, дверцы и съёмных панелей корпуса.
Типы профиля, размеры и материал
Самый распространённый вариант — симметричный профиль шириной 35 мм. Он напоминает вытянутую металлическую планку с отогнутыми наружу краями. Для большинства бытовых и коммерческих распределительных щитов применяется исполнение 35×7,5 мм. Более высокий профиль 35×15 мм отличается большей жёсткостью и подходит для тяжёлых аппаратов, длинных рядов или условий, где опора испытывает заметную механическую нагрузку.
В специализированных шкафах встречаются профили других форм и размеров, включая узкие рейки и асимметричные варианты. Подбирать их следует только по документации на конкретные аппараты. Внешнее сходство не гарантирует совместимость защёлки: устройство может не зафиксироваться, стоять с перекосом или соскочить при подключении жёсткого проводника.
Рейки изготавливают преимущественно из стали с защитным покрытием. Оцинкованная поверхность снижает риск коррозии при нормальной эксплуатации внутри корпуса. Важны не только ширина и высота профиля, но и толщина металла. Слишком тонкая планка может прогибаться между точками крепления, особенно если на ней расположены массивные контакторы или трансформаторы. Перфорированное исполнение ускоряет разметку и позволяет использовать готовые отверстия, а сплошное отличается равномерной жёсткостью и требует точного сверления либо штатных креплений корпуса.
Как определить длину и спланировать расположение
Расчёт начинают со схемы щита и перечня оборудования. Для каждого аппарата определяют число занимаемых модулей, затем складывают значения по рядам. К полученной длине добавляют резерв. Свободные позиции пригодятся для ограничителей, разделителей, сервисных розеток или последующего расширения системы. Заполнять профиль вплотную от одной стенки корпуса до другой не следует: крайние защёлки должны оставаться доступными.
Если корпус рассчитан на стандартный модульный ряд, удобнее использовать его штатные рейки и опоры. При самостоятельной компоновке измеряют внутреннюю ширину, учитывают выступы, дверные элементы и места ввода кабелей. Концы металлической планки не должны касаться изоляции проводов или мешать установке боковых заглушек. После резки острые кромки удаляют напильником, а защитное покрытие стараются повредить минимально.
Высоту установки выбирают с учётом лицевой панели. Органы управления автоматов должны совпадать с прорезями пластрона, а маркировка должна быть видна после сборки. Между соседними рядами оставляют место для изгиба проводов с допустимым радиусом. Особенно внимательно планируют силовые кабели большого сечения: их натяжение не должно передаваться на корпус модульного аппарата и сам профиль.
В одном шкафу рейки желательно располагать параллельно. Разметку выполняют от общей базовой линии, проверяя положение уровнем и диагональными измерениями. Даже небольшой перекос становится заметным после установки длинного ряда аппаратов и может осложнить монтаж общей шины.
Последовательность безопасной установки
Работы внутри электроустановки проводят только при снятом напряжении. Недостаточно выключить один групповой автомат: необходимо отключить питание щита, исключить ошибочную подачу напряжения и проверить его отсутствие исправным измерительным прибором. Если корпус уже эксплуатируется, схему и подключение существующих цепей заранее фиксируют, а проводники маркируют.

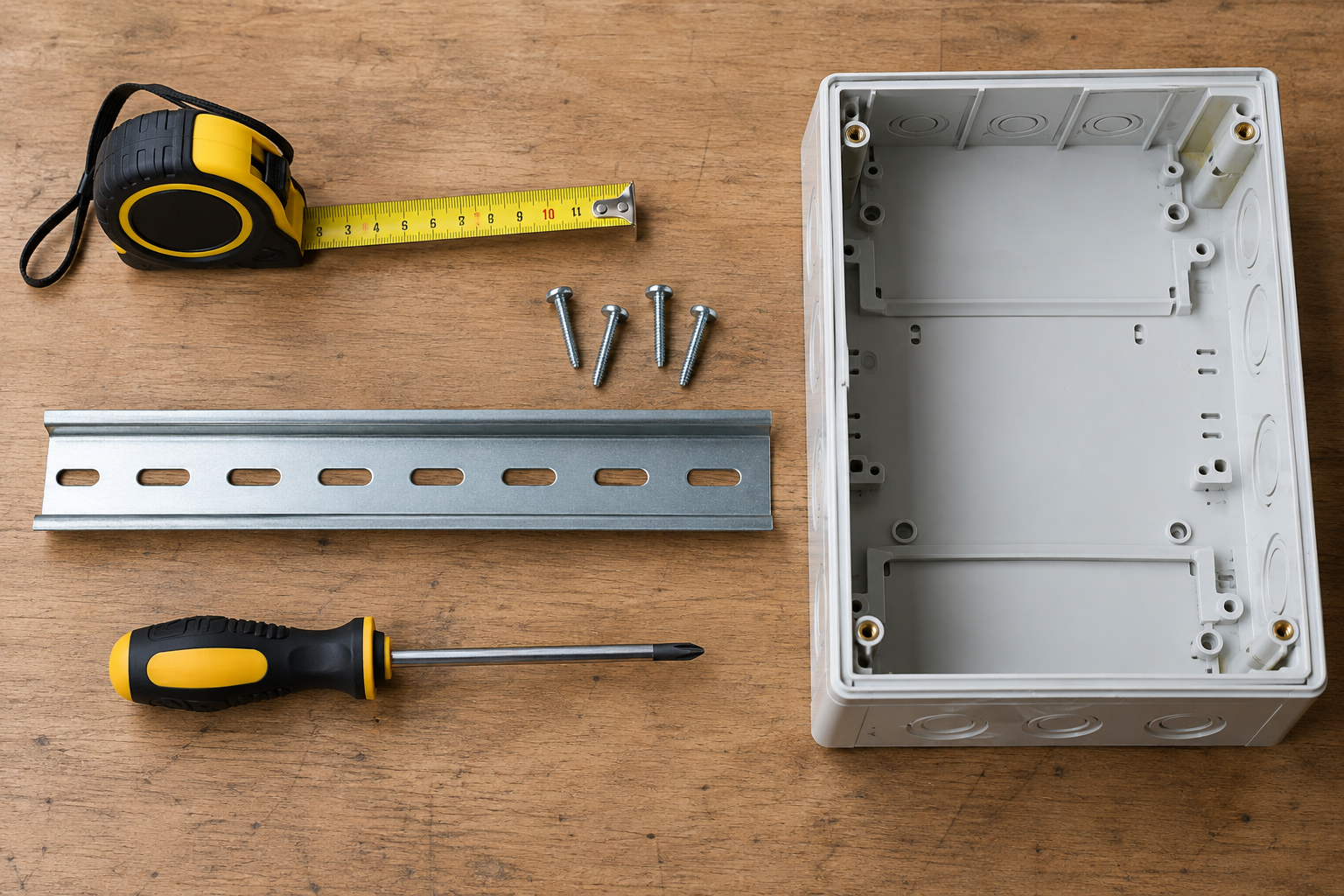

Сначала примеряют профиль без оборудования. На корпус наносят точки крепления, проверяют совпадение с пластроном и свободное движение дверцы. Для металлического шкафа используют предусмотренные производителем стойки, винты или монтажную панель. Саморезы случайного размера могут выступить наружу, повредить покрытие или создать опасную острую кромку. В пластиковом корпусе нельзя чрезмерно затягивать винты: основание может треснуть или деформироваться.
Крепёж располагают так, чтобы профиль не прогибался. На коротком участке обычно достаточно штатных точек, но длинная рейка требует промежуточной опоры. После фиксации проверяют отсутствие качания и заусенцев. Затем аппараты защёлкивают по одному, начиная с элементов, положение которых определяется вводом кабеля или лицевой панелью. Между функциональными группами при необходимости ставят разделители и торцевые ограничители.
Когда ряд собран, ещё раз контролируют параллельность и устойчивость. Проводники укладывают без усилия, которое могло бы сместить аппарат. После завершения соединений проверяют соответствие схеме, затяжку клемм с учётом требований изготовителей и наличие защитных крышек. Подавать напряжение можно только после полного визуального и инструментального контроля.
Типичные ошибки и итоговая проверка
Частая ошибка — выбор слишком короткой планки без резерва. В результате устройства оказываются прижаты к стенкам, а добавить новый модуль невозможно. Противоположная проблема — длинный участок без промежуточного крепления. Под весом оборудования он прогибается, из-за чего защёлки работают неравномерно. Ещё одна ошибка — несовместимый профиль: аппарат внешне держится, но его фиксатор не вошёл в рабочее положение.
Нельзя оставлять острые кромки после резки, размещать крепёж рядом с изоляцией проводников или допускать контакт токоведущих частей с металлом. Не стоит компенсировать перекос чрезмерной затяжкой аппаратов и проводов. Если корпус или штатная панель деформированы, сначала устраняют причину, а затем собирают ряд заново.
Перед вводом щита в работу проверяют пять признаков качественного монтажа: профиль жёстко закреплён, все аппараты защёлкнуты полностью, ряд совпадает с окнами лицевой панели, проводники не создают боковой нагрузки, а маркировка соответствует схеме. Дополнительно убеждаются, что для обслуживания доступны клеммы, фиксаторы и крепёж. Такая проверка занимает немного времени, но снижает вероятность скрытых механических дефектов.
Монтажная рейка — небольшая деталь, однако именно она формирует каркас модульной части щита. Осознанный выбор профиля, аккуратный расчёт длины и правильная фиксация позволяют собрать оборудование ровно, обеспечить удобный доступ и сохранить возможность дальнейшего расширения. Если параметры корпуса, аппаратов или условий эксплуатации вызывают сомнения, проектирование и сборку электрощита следует поручить квалифицированному специалисту.
