Монтаж крышных вентиляторов: пошаговая инструкция и важные нюансы при установке

Введение

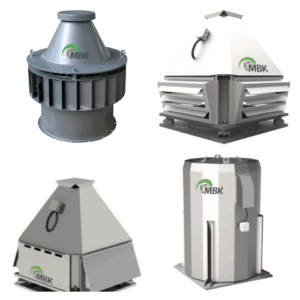

Крышные вентиляторы – ключевое оборудование для эффективной вентиляции и дымоудаления в промышленных зданиях, торговых центрах, складах и других крупных помещениях. Их установка на кровле позволяет:

• оптимизировать воздухообмен
• удалять загрязненный или перегретый воздух
• обеспечивать приток свежего, а в критических ситуациях – оперативно выводить дым при пожаре.

Правильный монтаж такого вентиляционного оборудования напрямую влияет на его производительность, долговечность и бесшумность работы.

Монтаж крышных вентиляторов – задача для профессионалов. Это не просто фиксация агрегата на крыше. Процесс включает тщательный выбор места, подготовку узла прохода через кровлю (стакана), герметизацию, подключение к воздуховодов и электросети, пусконаладку. Каждый этап имеет свои особенности и нюансы, зависящие от типа вентиляторов (осевых, радиальных, канального типа), конструкции кровли и требований системы вентиляции или дымоудаления. Упущение деталей может привести к протечкам, вибрациям, снижению эффективности или поломке агрегата. Далее разберем этот процесс по шагам.

Подготовка к монтажу: что проверить перед установкой

Успешный монтаж крышных вентиляторов начинается задолго до подъема оборудования на кровлю. Грамотная подготовка – залог безопасности, долговечности и эффективной работы системы. Упущения на этом этапе чреваты протечками, вибрацией или даже повреждением кровли.

Выбор места на крыше

Правильное расположение вентиляционного оборудования критически важно. При выборе точки установки учитывайте:

• Нагрузку на конструкции: Убедитесь, что выбранный участок кровли и стропильная система выдержат вес агрегата с учетом снеговой и ветровой нагрузки. Для тяжелых радиальных вентиляторов может потребоваться усиление.
• Расположение относительно вентканалов: Точка установки должна максимально сокращать длину и количество изгибов подключаемых воздуховодов. Идеально – прямо над шахты вентиляции или дымоудаления.
• Минимальные расстояния: Обеспечьте свободное пространство вокруг:
  • Не менее 1-1.5 высоты вентилятора до парапетов, стен, вышек, антенн или других конструкции.
  • Достаточный зазор для обслуживания и доступа к электрическим узлы.
• Тип кровли: Особенности материала (профнастил, мягкая кровля, Фальц) и угол ската влияют на метод крепления и конструкцию монтажный стакан.

Проверка комплектации

Перед подъемом на крышу тщательно сверьте все полученные элементов:

• Наличие крепежа и уплотнителей: В комплекте должны быть все специальные болты, виброизоляторы (опоры, прокладки), герметики (битумные, силиконовые), уплотнительные кольца для стакан.
• Соответствие проекту: Сверьте модель, мощность, диаметром выходного фланца вентилятора с проектной документацией (если она есть). Проверьте тип (осевых, радиальных, канального) и назначение (вытяжного, для приточных систем, дымоудаления).
• Целостность: Осмотрите корпус, лопасти, электродвигатель, кабель на отсутствие вмятин, царапин или следов коррозии.
• Монтажный стакан (узел прохода): Убедитесь, что он соответствует типу кровли и диаметром вентилятора. Это ключевое устройство для герметичности.

Необходимые инструменты

Соберите весь инструмент заранее, чтобы не спускаться с крыши:

• Для разметки и резки: Рулетка, маркер, уровень, ножницы по металлу/болгарка (для подгонки стакан и кровельного покрытия).
• Для монтажа: Шуруповерт/дрель с битами, перфоратор (если крепление к бетонным элементам), набор гаечных ключей.
• Для герметизации: Пистолет для герметика и монтажной пены, кровельный герметик (битумный, силиконовый — совместимый с материалом кровли), монтажная пена для заполнения зазоров вокруг стакан внутри помещениях (если применимо).
• Прочее: Страховочные стропы, лестница/трап для безопасного доступа, перчатки, защитные очки.

Тщательная подготовка – это 50% успеха. Потраченное время на проверку места, комплектации и инструментов окупится гладким ходом основных работы и надежной эксплуатацией вентиляторов долгие годы.

Установка опорной рамы (стакана) и герметизация

Монтажный стакан (узел прохода) – фундамент для надежной и герметичной установки крышного вентилятора. Его правильный монтаж предотвращает протечки, обеспечивает устойчивость и защищает кровельный пирог. Работы требуют аккуратности и строгого соблюдения технологии.

Подготовка основания и установка стакана

1. Разметка и вырез: По размерам основания стакана нанесите контур на кровле. Аккуратно вырежьте отверстие в кровельном покрытии, утеплителе и гидроизоляции, строго соблюдая габариты. Края обработайте антикором.
2. Фиксация к основанию: Поднимите стакан на крышу. Установите его строго вертикально (проверьте уровнем!) в подготовленное отверстие. Надежно зафиксируйте к несущим конструкциим кровли (обрешетке, стропилам, бетонному основанию) с помощью идущих в комплекте болтов или шпилек через предусмотренные монтажные отверстия. Используйте виброизоляторы при крепленияи, если они предусмотрены.
3. Выравнивание: Тщательно отрегулируйте положение стакана по вертикали и горизонтали. Верхний фланец стакана должен быть строго параллелен плоскости кровли или иметь предусмотренный уклон.

Герметизация узла прохода

Это самый ответственный этап, от которого зависит отсутствие протечек:

• Нижняя часть (изнутри помещения/чердака): Закройте технологические зазоры между стаканом и перекрытием/стропилами негорючей монтажной пеной. Установите и закрепите внутренний декоративный фартук или огнезащитный клапана (для систем дымоудаления), если это требуется.
• Верхняя часть (на кровле):
  • Основной гидроизоляционный фартук: Специальная гибкая накладка (обычно из EPDM, свинца или меди), входящая в комплект стакана, должен быть заведен под верхние ряды кровельного покрытия (если возможно) и надежно приклеен/прижат к нему и к борту стакана с помощью совместимого кровельного герметика (битумного для битумных покрытий, силиконового для металла).
  • Дополнительная герметизация стыков: Промажьте качественным герметиком все места примыкания фартука к стакану и к кровельному материалу, а также стыки самого фартука (если он составной). Убедитесь в сплошности слоя.
  • Кровельное покрытие: Аккуратно верните на место или смонтируйте поверх фартука снятые элементов кровли (черепицу, профлист, фальц), обеспечивая их надежное крепление и перехлест.

Важные нюансы:

• Тип стакана: Конструкция и способ герметизации стакана должен строго соответствовать материалу вашей кровли (мягкая, металлическая фальцевая, профнастил, ПВХ-мембрана). Универсальных решений нет!
• Диаметр: Внутренний диаметром стакана должен соответствовать или быть чуть больше диаметрома подключаемого воздуховодов или патрубка вентиляторов.
• Герметики: Используйте только специализированные, совместимые с материалом кровли и стакана. Экономия здесь недопустима.
• Проверка: Перед установкой самого вентиляционного оборудования убедитесь в полной герметичности узла (например, имитацией дождя).

Качественно смонтированный и герметизированный стакан – гарантия сухости помещений под ним и долгой службы всей системы вентиляции или дымоудаления.

Подключение вентилятора к воздуховодам и электросети

После надежной фиксации и герметизации стакана наступает этап интеграции крышных вентиляторов в систему. Правильное подключение к воздуховодов и электросети обеспечит эффективную работу, минимизирует вибрации и шум, гарантирует безопасность.

Механическое подключение к воздуховодам

1. Установка вентилятора на стакан: Аккуратно поднимите вентиляционного агрегата и установите его на фланец стакана. Используйте виброизоляторы (резиновые прокладки, пружинные опоры), если они предусмотрены конструкцией, для гашения вибраций. Надежно закрепите корпус болтами через монтажные отверстия, соблюдая равномерность затяжки.
2. Соединение с воздуховодом:
   • Гибкая вставка: Обязательно используйте гибкую виброизолирующую вставку (виброизоляторы в виде рукава) между выходным фланцем вентиляторов и началом воздуховодов. Она компенсирует вибрации и предотвращает их передачу на конструкции здания.
   • Герметичность: Соединение фланцев должно быть абсолютно герметичным. Используйте термостойкие уплотнительные прокладки (для систем дымоудаления — обязательно негорючие) и стяните фланцы болтами с гайками по всему периметру.
   • Прямой участок: По возможности обеспечьте прямой участок воздуховодов длиной не менее 1-1.5 диаметрома трубы после выхода из вентиляторов для стабилизации потока воздуха.

Электромонтажные работы

Подключение к сети требует особой внимательности и соблюдения ПУЭ (Правил Устройства Электроустановок):

1. Прокладка кабеля:
   • Используйте кабель с сечением жил, соответствующим мощности двигателя и длине трассы (указано в проекте или техпаспорте).
   • Проложите кабель в защитном гофре или кабель-канале по кровле, надежно закрепив его. Кабель не должен провисать или натягиваться.
   • Введите кабель в клеммную коробку вентиляторов через штатный сальник, обеспечив защиту от влаги.
2. Подключение в клеммной коробке:
   • Строго следуйте схеме (схема), указанной на шильдике двигателя или в инструкции (звезда/треугольник для трехфазных).
   • Надежно зажмите жилы кабеля в клеммах.
   • Обязательно подключите заземляющий провод (PE) к соответствующей клемме внутри коробки. Корпус вентиляционного оборудования должен быть надежно заземлен!
3. Защита и управление:
   • Электропитание вентиляторов должно осуществляться через отдельный автоматический выключатель (АВ) с соответствующим номиналом тока и устройством защитного отключения (УЗО) или дифференциальным автоматом (АВДТ) для защиты от токов утечки.
   • Для управления (включение/выключение, регулировка скорости) используйте шкаф управления, соответствующий типу двигателя.

Критические нюансы подключения

Ключевые аспекты монтажа вентилятора

Аспект	Почему важно	Что проверить
Виброизоляция	Без гибких вставок вибрация передается на воздуховодов и конструкции, вызывая шум и разрушения.	Наличие и правильная установка гибкой вставки на входе/выходе.
Герметичность фланцев	Подсос воздуха или его утечка снижают КПД системы, увеличивают энергозатраты.	Качественная прокладка, равномерная затяжка всех болтов по периметру.
Заземление	Защита от поражения током при пробое изоляции. Обязательно по ПУЭ и для безопасности!	Надежное подключение заземляющей жилы к клемме PE внутри коробки и на корпусе.
Защитная автоматика	Предотвращает перегрев двигателя, короткое замыкание, защищает персонал.	Наличие и правильный подбор АВ, УЗО/АВДТ в цепи питания.
Кабельный ввод	Герметичность ввода предотвращает попадание влаги в клеммную коробку, коррозию, КЗ.	Исправный сальник, правильная обжимка кабельного наконечника.

Перед первым пуском необходимо тщательно проверить все соединения (механические и электрические), убедиться в отсутствии посторонних предметов внутри вентиляторов и воздуховодов, а также в правильности направления вращения лопастей (особенно для осевых вентиляторов). Работы с электропитанием должен выполнять квалифицированный электрик!

Пусконаладка и проверка работоспособности

После завершения монтажа и подключения крышных вентиляторов критически важно провести грамотную пусконаладку. Это не формальность, а финальная проверка качества всех работы и гарантия долговечности системы. Упущения здесь могут привести к преждевременному выходу оборудования из строя или неэффективной работе.

Подготовка к первому пуску

1. Визуальный осмотр: Проверьте надежность всех крепления (корпуса к стакану, гибких вставок к воздуховодов), отсутствие инструмента или мусора внутри вентиляторов и шахты.
2. Проверка электрики: Убедитесь в правильности подключения по схема, надежности контактов в клеммной коробке, качестве заземления. Измерьте сопротивление изоляции кабеля (мегаомметром).
3. Механическая проверка: Вручную (при отключенном питании!) проверните рабочее колесо осевых или радиальных вентиляторов. Ход должен быть плавным, без заеданий и посторонних звуков.
4. Система управления: Убедитесь, что шкаф управления включен, автоматические выключатели взведены, нет аварийных сигналов.

Процедура первого пуска и контрольные замеры

1. Кратковременный пуск: Включите вентиляционного агрегата на 1-2 секунды. Немедленно проверьте:
   • Направление вращения (особенно для осевых!): Должно соответствовать стрелке на корпусе. При ошибке – поменяйте фазы местами на клеммах двигателя.
   • Отсутствие сильной вибрации или трущихся звуков.
2. Штатный запуск: Включите вентилятор на номинальном режиме. Контролируйте:
   • Потребляемый ток: Замерьте ток клещами на каждой фазе. Значения должны быть близки к номиналу на шильдике двигателя и равны между фазами. Превышение указывает на перегрузку (неправильный выбор агрегата, засор, механическое сопротивление).
   • Уровень вибрации: Специализированным виброметром в контрольных точках (обычно на подшипниковых узлы). Превышение норм – сигнал о дисбалансе, смещении, дефекте подшипника.
   • Уровень шума: Замерьте шумомером на расстоянии 1-3 метра от агрегата и в ближайших помещениях. Сравните с паспортными данными и нормами для зданий.
3. Проверка производительности (если возможно):
   • Замерьте скорость потока воздуха анемометром в воздуховодов или на выходе/входе вентилятора.
   • Сравните с проектными значениями или паспортной характеристикой вентиляторов для данного давления в сети.

Проверка функций системы

• Вытяжные системы: Проконтролируйте фактическое разрежение в обслуживаемых помещениях (дым от спички, специальные приборы). Убедитесь в отсутствии обратной тяги.
• Приточные системы: Проверьте поступление воздуха в целевые зоны.
• Системы дымоудаления (СДУ): Необходимо проверить срабатывание по сигналу от пожарной панели, синхронное открытие клапана дымоудаления на пути потока. Работы по наладке СДУ должен выполнять специализированный подрядчик!
• Автоматика: Проверьте работу регуляторов скорости, термостатов (если есть), защитных устройств (от перегрева, замерзания).

Типичные проблемы после пуска и их причины

• Сильная вибрация: Дисбаланс рабочего колеса (попадание мусора при монтаже), ослабление крепления, дефект подшипника, резонанс конструкций.
• Высокий ток/перегрев: Затрудненное движение воздуха (закрытые клапана, засор фильтров/воздуховодов), ошибка в выборе вентиляторов (агрегат работает в нерасчетной точке), механическое заклинивание, проблемы с электроснабжением (низкое напряжение, обрыв фазы).
• Низкая производительность: Утечки в воздуховодов, ошибки в проектировании сети, засоры, неправильное направление вращения (осевых), заниженная скорость.
• Шум: Аэродинамический шум (турбулентность из-за близости препятствий, острых кромок), вибрационный шум (плохая виброизоляция, резонанс), механический шум (износ подшипников).

Все выявленные отклонения необходимо устранить до сдачи объекта. Результаты пусконаладки (токи, вибрация, шум, расход) заносят в акт испытаний. Только после успешного прохождения всех проверок крышных вентиляторов можно считать готовым к эксплуатации. Правильно выполненный монтаж и наладка – залог многолетней надежной работы системы вентиляции или дымоудаления на крыше вашего зданий.

Заключение

Монтаж крышных вентиляторов – сложный инженерно-технический процесс, где каждая деталь имеет значение. От тщательной подготовки и выбора места на кровле до безупречной герметизации стакана, виброизолированного подключения к воздуховодов, грамотного электромонтажа и финальной пусконаладки – все этапы работы требуют профессионализма и строгого соблюдения технологии. Правильно выполненная установка гарантирует не только эффективную работу систем вентиляции или дымоудаления, но и их долговечность, бесшумность, а главное – отсутствие протечек и повреждений самой кровли.

Попытки сэкономить на квалификации монтажников или материалах (особенно герметиках и виброизоляторах) почти всегда приводят к проблемам: вибрациям, шуму, снижению производительности, протечкам и дорогостоящему ремонту. Доверяйте монтаж крышных вентиляторов проверенным компаниям с опытом, которые не только правильно установят оборудования, но и дадут гарантию на свои работы. Это надежная инвестиция в комфорт и безопасность ваших промышленных, коммерческих или общественных зданий на долгие годы.

 P.S. Статья подготовлена специалистами вентиляторного завода МВК
