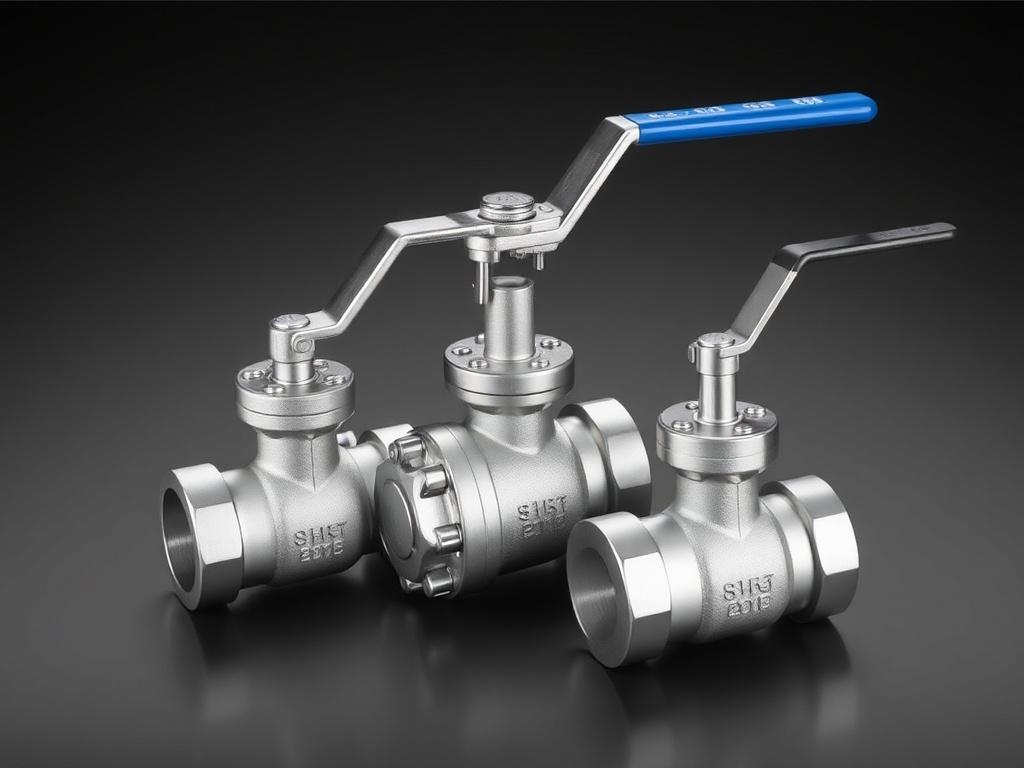

Краны шаровые трехсоставные: когда ремонт важнее замены

Если вам когда-то приходилось разбирать трубопровод ради замены клапана, вы знаете, как это раздражает: открутить фланцы, снять тяжёлые участки, подгонять прокладки. Трёхсоставные шаровые краны придуманы не ради моды — их идея проста и прагматична: минимизировать время и цену обслуживания, не выворачивая систему наизнанку. В этой статье разберём, что это за устройства, где их лучше применять, как выбирать и обслуживать, и на что обратить внимание при покупке.

Я расскажу без воды и громких слов, с примерами из практики и понятными советами. Если вы инженер, монтажник или просто выбираете оборудование для дома или предприятия — информация будет полезна. Поехали.

Что такое трёхсоставный шаровой кран и как он устроен

В основе конструкции лежит шар с отверстием, который поворачивается внутри корпуса, чтобы перекрывать или пропускать поток. Трёхсоставный вариант состоит из центрального корпуса и двух съёмных торцевых частей — поэтому и название: три составных элемента. Такая компоновка позволяет снять среднюю часть или торцы, не разъединяя трубы целиком. На сайте https://uzpa.ru/catalogue/krany-sharovye/tip_korpusa_section-is-trekhsostavnoy/ можно получить больше информации про краны шаровые трехсоставные.

Ключевые элементы типичного трёхсоставного крана: шар, седла, стебель с уплотнениями, корпус из трёх частей и крепёжные болты. Седла обычно из PTFE или наполненных композитов, стебель — с уплотнениями, которые можно подтянуть или заменить на месте. Всё это делает конструкцию удобной для ремонта в полевых условиях.

Почему три части — это удобно

Главное преимущество трёхсоставной схемы в том, что можно разобрать кран, не снимая его с трубопровода. Если потребуется заменить уплотнения или шар, достаточно ослабить болты, снять торцевые части и извлечь проблемный элемент. Это экономит время и снижает простой линии.

Кроме того, такой кран легче уплотнить — торцевые части обеспечивают равномерное прижатие седел к шару. Это полезно при высоких давлениях или агрессивных средах, где требуется надёжная герметичность и возможность быстрого обслуживания.

Материалы, размер и рабочие условия

Трёхсоставные шаровые краны доступны в широком диапазоне материалов. Самые распространённые — углеродистая сталь для обычных промышленных условий и нержавеющая сталь для агрессивных сред и пищевой промышленности. Для бытовых и сантехнических задач применяют бронзу и латунь.

Размеры варьируются от малых DN 8–15 до крупных промышленных DN 200 и более. Выбор зависит от расхода, допустимых потерь давления и места установки. Важен параметр рабочее давление: краны выпускаются для классов от PN16 до PN400 и выше — ориентируйтесь на проектные требования.

Температурный режим тоже критичен: уплотнения на основе PTFE выдерживают широкий диапазон температур, но при экстремальном нагреве или охлаждении потребуется выбирать специальные материалы, например графитовые уплотнения или армированные композиты.

Седла и уплотнения: что важно знать

Седла — это контактная пара с шаром, от них зависит герметичность. PTFE хорош своей химстойкостью и низким трением, но при абразивных средах изнашивается быстрее. Для агрессивных температур подходят седла с наполнителями или металлические седла с мягкими вставками.

Уплотнения вокруг штока обычно выполняются многослойно: первичная набивка и вторичная прокладка для аварийной защиты. В трёхсоставных кранах удобнее производить обслуживание уплотнений, так как доступ к штоку проще, чем в цельном корпусе.

Преимущества и недостатки трёхсоставной конструкции

Начнём с плюсов: быстрый ремонт, экономия при обслуживании, упрощённая замена комплектующих, хорошая герметичность в широком диапазоне условий. Для крупных предприятий это часто решающий фактор: простой линии обходится дороже, чем запасные узлы.

Минусы тоже есть. Конструкция содержит больше болтов и стыков, а значит — потенциальных мест утечки при неправильной сборке. Она несколько дороже по сравнению с простыми двухсоставными кранами. Также в условиях ограниченного пространства демонтаж торцевых частей может быть неудобен. На сайте https://uzpa.ru/catalogue/krany-sharovye/prisoedinenie-is-pod-privarku/ можно получить больше информации про краны шаровые под приварку.

В каких приложениях трёхсоставные краны выигрывают

Их часто используют в нефтегазовой отрасли, химии, энергетике и водоснабжении — везде, где важна быстрая замена седел или шара без остановки всей системы. Они удобны на магистралях с высокими давлениями и тяжёлыми средами, где надежность обслуживания важнее снижения первоначальной стоимости.

В бытовых системах такие краны иногда применяют в котельных и больших системах отопления, где требуется долговечность и возможность локального ремонта.

Как выбрать трёхсоставный шаровой кран: чек-лист

Выбор крана — не только про диаметр и цену. Есть ряд параметров, которые нужно проверить, чтобы потом не было сюрпризов при эксплуатации.

• Материал корпуса и шара — соответствует ли среде (коррозия, химия, пищевые нормы).
• Класс давления и температурный диапазон — запас прочности важен.
• Тип седел и уплотнений — PTFE, армированные, металлические и т.д.
• Тип присоединения — фланцевый, под приварку, резьбовой; совпадает ли с трубопроводом.
• Наличие монтажа под привод ISO 5211 — если требуется автоматизация.
• Условия обслуживания — есть ли у поставщика запчасти и сервис.
• Соответствие стандартам — API, ISO, национальные нормативы.

Этот чек-лист поможет избежать типичных ошибок: покупка крана, который не выдержит давления или не совместим с приводом, часто приводит к простоям и перерасходу бюджета.

Монтаж и ввод в эксплуатацию

Установка трёхсоставного крана несложна, но имеет свои нюансы. Главное правило — перед монтажом удалить грязь и заусенцы в трубах, проверить совпадение фасок и уплотнений, обеспечить правильный момент затяжки болтов в соответствии с инструкцией производителя.

Не стоит забывать про центровку корпуса: перекос при затяжке приводит к неравномерному прижиму седел и преждевременному износу. После установки проводят опрессовку и тест на герметичность при рабочем давлении. На сайте https://uzpa.ru/ можно получить больше информации про шаровые краны.

Автоматизация и приводы

Кран можно оснастить редукторным или электрическим приводом, а также пневматическим. Трёхсоставные конструкции часто имеют посадочное место по ISO 5211 для быстрой установки привода. При выборе привода учитывайте момент открытия/закрытия, который зависит от диаметра и давления, а также требования к скорости реакции системы.

Автоматика требует дополнительного контроля: конечные выключатели, датчики положения и блоки управления — всё это повышает удобство эксплуатации, но требует продуманной электропроводки и защиты от внешних воздействий.

Обслуживание и типичные неисправности

Профилактика простая: регулярные осмотры, проверка уплотнений, подтяжка болтов, смазка стебля при необходимости. Если кран начинает течь — чаще всего причина в износе седел или уплотнений штока. В большинстве случаев ремонт можно провести без демонтажа трубопровода.

Типичные неисправности: протечка через шток, подпор сидений, заедание шара из-за отложений. Решения: замена набивки, промывка камеры, шлифовка шара или замена седел. Для агрессивных сред важна регулярная диагностика коррозии корпуса и проверка толщины стенок.

Сравнение с другими типами шаровых кранов

Ниже таблица, в которой сравним трёхсоставные краны с цельносварными и двухсоставными по ключевым параметрам. Это поможет понять, когда стоит предпочесть именно трёхсоставную конструкцию.

Критерий	Трёхсоставный	Двухсоставный	Цельносварной
Обслуживание	Лёгкий доступ, быстрое обслуживание	Средняя сложность, требует демонтажа в некоторых случаях	Сложный ремонт, часто требуется замена
Стоимость	Средняя — выше, чем у простых моделей	Дешевле	Часто самая дешевая в плане конструкции
Надёжность	Высокая при правильной сборке	Хорошая	Высокая, но ремонт затруднён
Применение	Промышленность, магистрали, критичные участки	Бытовые и некоторые промышленные	Магистрали, где не планируется обслуживание

Эксплуатационные советы и частые ошибки

Не оставляйте кран в полуположении при длительном простое — это вызывает местное изнашивание седел. При монтаже не перетягивайте болты: так вы получите деформацию и утечку. Заменяйте уплотнения по графику, а не тогда, когда подтекло.

При выборе поставщика обращайте внимание на наличие сервисных комплектов и документации. Часто экономия на комплектующих приводит к тому, что по факту кран обходится дороже из-за простоев и замены целых узлов вместо сменных элементов.

Где покупать и на что смотреть в документации

Покупайте у проверенных производителей и дилеров, требуйте сертификаты соответствия и паспорта на изделия. В документации обратите внимание на: материал корпуса, классы давления и температуры, рекомендации по монтажу, информацию по уплотнениям и перечень запасных частей.

Если планируете автоматизацию, уточните посадочное место под привод и моменты крутящего момента. Это позволит подобрать электропривод или пневмопривод без дополнительных переделок.

Заключение

Трёхсоставные шаровые краны — практичное решение для тех случаев, когда важны простота обслуживания и минимальный простой линий. Они дороже по начальной цене, но экономят средства в эксплуатации благодаря возможности быстрого ремонта и замены деталей без демонтажа трубопровода. Подходите к выбору осознанно: оценивайте материалы, рабочие условия и сервисную поддержку поставщика. Правильный кран прослужит долго и избавит вас от лишних хлопот.
